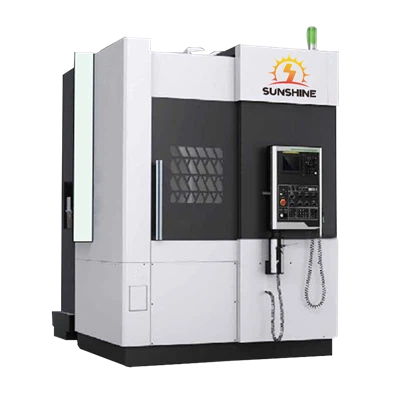

Centre de mecanitzat vertical CNC d'eina automàtica
El centre de mecanitzat vertical CNC és un tipus d'equip de mecanitzat amb estructura compacta i àrea petita. Té les característiques d'una forta rigidesa del marc, velocitat de moviment ràpid i alta eficiència de processament. El seu rigorós disseny estructural i el seu processament i fabricació fios garanteixen un rendiment de cost del producte molt elevat.
Una de les característiques principals del centre de mecanitzat CNC vertical és la seva estructura compacta i la seva petita empremta. En comparació amb altres tipus d'equips de mecanitzat, els centres de mecanitzat CNC verticals són de mida més petita i poden aprofitar millor l'espai de la zona de treball.
A més, el centre de mecanitzat CNC vertical també té les característiques d'una forta rigidesa del marc. El seu disseny estructural s'ha calculat i analitzat amb rigor per garantir que tot el centre de mecanitzat pugui obtenir un suport rígid suficient durant el funcionament per proporcionar un entorn de processament estable.
La velocitat de moviment dels centres de mecanitzat CNC verticals també és molt ràpida. Utilitzant un sistema servo avançat, pot aconseguir un moviment ràpid i precís, millorant considerablement l'eficiència i la productivitat del processament.
L'eficiència de mecanitzat del centre de mecanitzat CNC vertical també és molt alta. Pot ajustar els mètodes i paràmetres de processament segons les diferents necessitats de processament per satisfer els requisits de processament de diverses peces i motlles complexos. Al mateix temps, el centre de mecanitzat CNC vertical també està equipat amb un eix de transmissió de corretja d'alt parell, així com un eix de transmissió de connexió directa d'alta velocitat opcional, que pot satisfer les necessitats de processament de diferents mercats.
| Especificacions | unitat | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Mida de la taula 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Càrrega màxima de la taula 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Recorregut de l'eix X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distància entre el centre del cargol i la columna 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distància entre la cara final del cargol i la superfície de la taula de treball 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Màx. velocitat d'alimentació X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Màx. Travessa ràpida X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| velocitat del cargol 主轴转速 |
r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| cònic de l'eix 主轴锥孔 |
tipus | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Potència del motor del cargol 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Potència del servomotor de l'eix X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Connexió del motor X/Y/Z X/Y/Z电机连接方式 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直接 |
Directe 直接 |
Directe 直接 |
|
| Tipus de guia X/Y/Z X/Y/Z导轨类型 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
tercera línia 3线 |
Dues línies i una línia dura 2线一硬 |
Dues línies i una línia dura 2线一硬 |
|
| Ranura en T 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Repetiu la precisió de posicionament 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revista d'eines 刀库形式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
|
| Capacitat de l'eina 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Pes màxim de l'eina 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Màx. longitud de l'eina 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Capacitat elèctrica 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Mida de la màquina (LxWxH) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. pes (aproximadament) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
