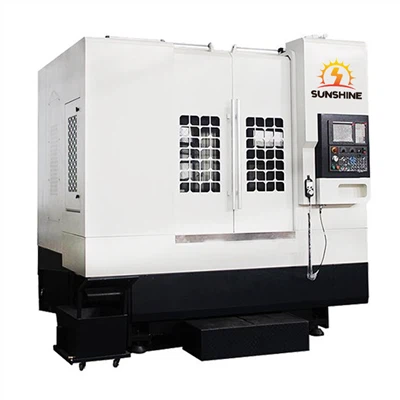

Sistema de torn vertical CNC opcional

El torn vertical CNC és una espècie d'equip de processament mecànic d'alta eficiència, alta precisió i alta eficiència de producció.

Enviar la consulta

Introducció al producte

El torn vertical CNC és una espècie d'equip de processament mecànic d'alta eficiència, alta precisió i alta eficiència de producció. L'equip està impulsat per un sistema de control digital i està equipat amb un sistema opcional per realitzar el processament d'una varietat de peces complexes. En termes generals, els torns verticals CNC són adequats per a la producció de peces de precisió d'alta dificultat i lots petits.

A causa de l'ús del control digital, els torns verticals CNC poden completar múltiples procediments de processament complexos en un sol pas. Més important encara, l'equip no només pot millorar l'eficiència de la producció, sinó que també pot reduir els costos del cicle de vida, jugant així un paper important en la millora de la competitivitat de les empreses. En comparació amb els equips tradicionals, els torns verticals CNC són senzills d'operar, tenen un bon procés, poden garantir una qualitat de processament d'alta precisió i no són propensos a errors.

Les opcions del sistema dels torns verticals CNC inclouen l'actualització del mòdul bàsic del banc de la màquina per augmentar l'estabilitat de la màquina-eina; optimitzar i actualitzar les eines utilitzades en el dispositiu de transmissió durant el processament per fer-lo més durador; i actualitzar les eines necessàries en el procés de processament per aconseguir una major eficiència laboral. Aquestes opcions es poden seleccionar segons les necessitats de processament planificades i els objectes de processament.

En resum, els torns verticals CNC són un equip de processament mecànic molt eficient i eficaç. A causa de la seva alta precisió i alta eficiència de producció, s'ha convertit en una màquina-eina comuna a la indústria manufacturera moderna i s'ha utilitzat àmpliament. Ja sigui en fosa de metall, aviació, automòbil, transport ferroviari, etc., els torns verticals CNC tenen un paper important i mostren bons resultats i respostes en aplicacions pràctiques.

Especificació		unitat	VTC50	VTC60	VTC70	VTC80A	VTC100A
Ictus	eix X	Mm	500	425	700	670	850
Ictus	Eix Z	Mm	0-500	90-690	0-850	170-1020	0-1000
Capacitat de processament	Diàmetre màxim de rotació	Mm	φ650	φ650	φ800	φ1000	φ1200
	Diàmetre màxim de gir	Mm	φ500	φ600	φ700	φ800	φ1000
	Altura màxima de gir	Mm	500	600	850	850	1000
Fus	Velocitat del cargol	rpm	100-1000	100-1000	100-800	100-800	100-800
	Potència del motor del cargol	KW	15	18.5	22	22	22
	Diàmetre de l'eix	Mm	φ130	φ160	φ160	φ180	φ200
Mandril hidràulic + Torreta d'eines	Model Chuck	Mandril hidràulic
	diàmetre	polzada	15"	18"	21"	24"	32"
	Estació de la torreta		Quatre estacions de treball/ vuit estacions de treball	Quatre estacions de treball/ vuit estacions de treball	Quatre estacions de treball/ vuit estacions de treball	Quatre estacions de treball/ vuit estacions de treball 4工位/8公位	Quatre estacions de treball/ vuit estacions de treball 4工位/8公位
guia	Guia lineal rodant de l'eix X		2 peces, amplada 45 mm	2 peces, amplada 45 mm	2 peces, amplada 45 mm	2 peces, amplada 45 mm	2 peces, amplada 55 mm
guia	Guia lineal rodant de l'eix Z		2 peces, amplada 45 mm	2 peces, amplada 45 mm	2 peces, amplada 55 mm	2 peces, amplada 55 mm	2 peces, amplada 55 mm
Sistema CNC	Configuració estàndard		GSK	GSK	GSK	GSK	GSK
Sistema de refrigeració	motor de refrigeració	W	450+750	450+750	750+1.2kw	750+1.2kw	750+1.2kw
Sistema de refrigeració	Sortida de la bomba	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Precisió	Repetibilitat	mm	±0.003	±0.003	±0.003	±0.005	±0.005
	precisió de posicionament	mm	±0.06	±0.06	±0.06	±0.08	±0.08
	unitat de posicionament més petita	Mm	0.001	0.001	0.001	0.001	0.001
Pes i dimensions	Dimensions (aprox.)	Mm	2100×2500×2750mm	2200×2050×2910mm	2400×2100×3200mm	2400×2100×3600mm	3100×2650×3700mm
Pes i dimensions	Pes brut (aprox.)	Kg	5500	7500	8000	9000	13500

Peces de mecanitzat aplicables

Hub de roda d'automòbil, tambor de fre, carcassa del volant, carcassa de l'embragatge, placa de pressió, llanda, carcassa del diferencial, disc i altres peces.

1. Indústria de maquinària d'enginyeria
Els torns verticals CNC poden processar peces de maquinària d'enginyeria grans i complexes.
2. Indústria militar
A la indústria militar, els torns verticals CNC s'utilitzen sovint per fabricar peces d'armes de precisió.
3. Indústria de la construcció naval
Els torns verticals CNC poden completar de manera eficient i precisa el processament de components clau com ara estructures de casc i hèlixs.
4. Indústria de l'automòbil
Pot processar peces d'alta precisió, com ara peces de motor d'automòbil, peces de xassís i peces de caixa de canvis. També és adequat per al processament de discos de fre d'automòbil, tambors de fre, llandes d'aliatge d'alumini i altres peces.
5. Àmbit aeroespacial
Els torns verticals CNC es poden utilitzar per processar peces d'avions de precisió, com ara les pales de les turbines.
