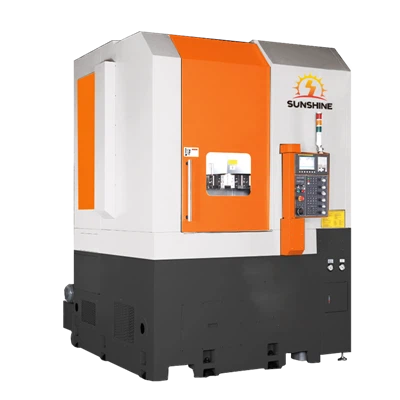

Torn vertical CNC de mecanitzat de precisió
El torn vertical CNC de mecanitzat de precisió és un equip de màquina-eina avançat que integra tecnologia informàtica, tecnologia de control d'automatització i tecnologia de mesura de precisió. Pot aconseguir un processament eficient i precís i s'utilitza àmpliament en molts camps com l'aviació, els automòbils i la maquinària.
1. Alta precisió: el torn vertical CNC està controlat per un servosistema amb una precisió extremadament alta. Pot predir desviacions i ajustar-se automàticament per garantir l'estabilitat de la precisió del processament.
2. Alta eficiència: els torns verticals CNC poden continuar processant sense interrupció de l'alimentació i poden realitzar múltiples processos alhora, escurçant molt el cicle de processament i millorant l'eficiència de la producció.
3. Alt grau d'automatització: els torns verticals CNC realitzen l'automatització del procés de processament mitjançant un procés altament automatitzat, estalviant recursos humans, reduint la possibilitat d'errors d'operació manual i millorant el rendiment de producció.
4. Àmplia gamma d'aplicacions: els torns verticals CNC són adequats per processar diverses peces de forma complexa per satisfer les necessitats de processament de diferents camps.
En resum, el torn vertical CNC de mecanitzat de precisió és una eina indispensable i important en la fabricació moderna. Té característiques importants com ara alta precisió, alta eficiència i alt grau d'automatització, i té un paper important en molts camps.
| Especificació | unitat | VTC50 | VTC60 | VTC70 | VTC80A | VTC100A | |
| Ictus | eix X | Mm | 500 | 425 | 700 | 670 | 850 |
| Eix Z | Mm | 0-500 | 90-690 | 0-850 | 170-1020 | 0-1000 | |
| Capacitat de processament | Diàmetre màxim de rotació | Mm | φ650 | φ650 | φ800 | φ1000 | φ1200 |
| Diàmetre màxim de gir | Mm | φ500 | φ600 | φ700 | φ800 | φ1000 | |
| Altura màxima de gir | Mm | 500 | 600 | 850 | 850 | 1000 | |
| Fus | Velocitat del cargol | rpm | 100-1000 | 100-1000 | 100-800 | 100-800 | 100-800 |
| Potència del motor del cargol | Kw | 15 | 18.5 | 22 | 22 | 22 | |
| Diàmetre de l'eix | Mm | φ130 | φ160 | φ160 | φ180 | φ200 | |
| Mandril hidràulic + Torreta d'eines | Model Chuck | Mandril hidràulic | |||||
| diàmetre | polzada | 15" | 18" | 21" | 24" | 32" | |
| Estació de la torreta | Quatre estacions de treball/ vuit estacions de treball |
Quatre estacions de treball/ vuit estacions de treball |
Quatre estacions de treball/ vuit estacions de treball |
Quatre estacions de treball/ vuit estacions de treball 4工位/8公位 |
Quatre estacions de treball/ vuit estacions de treball 4工位/8公位 |
||
| guia | Guia lineal rodant de l'eix X | 2 peces, amplada 45 mm | 2 peces, amplada 45 mm | 2 peces, amplada 45 mm | 2 peces, amplada 45 mm | 2 peces, amplada 55 mm | |
| Guia lineal rodant de l'eix Z | 2 peces, amplada 45 mm | 2 peces, amplada 45 mm | 2 peces, amplada 55 mm | 2 peces, amplada 55 mm | 2 peces, amplada 55 mm | ||
| Sistema CNC | Configuració estàndard | GSK | GSK | GSK | GSK | GSK | |
| Sistema de refrigeració | motor de refrigeració | W | 450+750 | 450+750 | 750+1.2kw | 750+1.2kw | 750+1.2kw |
| Sortida de la bomba | m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | |
| Precisió | Repetibilitat | Mm | ±0.003 | ±0.003 | ±0.003 | ±0.005 | ±0.005 |
| precisió de posicionament | Mm | ±0.06 | ±0.06 | ±0.06 | ±0.08 | ±0.08 | |
| unitat de posicionament més petita | Mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
| Pes i dimensions | Dimensions (aprox.) | Mm | 2100×2500×2750mm | 2200×2050×2910mm | 2400×2100×3200mm | 2400×2100×3600mm | 3100×2650×3700mm |
| Pes brut (aprox.) | Kg | 5500 | 7500 | 8000 | 9000 | 13500 | |
El nostre avantatge
Tecnologia de processament a nivell de micres
Completament independent
tecnologia de desenvolupament propi del muntatge central
Raspat manual
Les superfícies fixes de la unitat de coixinet i de l'eix
es rasquen manualment
Sistema central de sortida d'aigua
Sistema de sortida d'aigua central opcional
Detecció làser
Redueix els errors i aconsegueix una major precisió de posicionament
Visites de clients
Certificat
