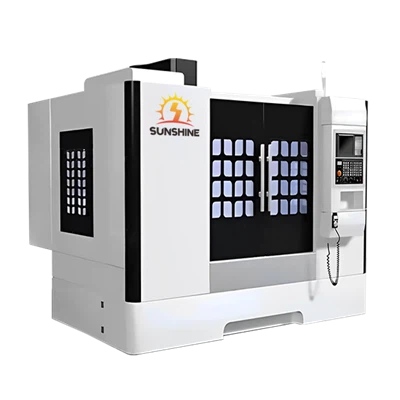

Coixinets de precisió per a centres de mecanitzat verticals
Els centres de mecanitzat verticals s'utilitzen sovint per a operacions de tall de metalls d'alta precisió i alta eficiència, especialment per a tasques que requereixen un tall multieix en tres dimensions. Els coixinets d'ultra precisió i els cargols d'alta rigidesa són característiques clau de rendiment dels centres de mecanitzat verticals, que ajuden a millorar la precisió i el rendiment de tall de les màquines eina.
1. Coixinets de gran precisió:
Alta precisió: els coixinets de gran precisió poden proporcionar una precisió de rotació i una precisió de posicionament excel·lents per garantir la precisió de mecanitzat necessària durant el procés de tall.
Baixa fricció: aquest tipus de coixinets solen estar dissenyats per a una baixa fricció, la qual cosa redueix la pèrdua d'energia mecànica i ajuda a millorar l'eficiència.
2. Fus d'alta rigidesa:
Disseny rígid: l'eix d'alta rigidesa pot resistir eficaçment les forces de tall i les vibracions, assegurant l'estabilitat en el tall d'alta velocitat i el processament de càrrega pesada.
Reduir la deformació: un eix rígid pot reduir la deformació estructural de la màquina-eina causada per les forces de tall, ajudant a mantenir la precisió de la peça.
3. Control multi-eix:
Mecanitzat de precisió: el sistema de control de diversos eixos permet que la màquina eina es mogui en diverses direccions simultàniament per aconseguir un tall més precís, adequat per a superfícies corbes complexes i mecanitzat multiangle.
Alta eficiència: el control de diversos eixos millora l'eficiència del processament i redueix el nombre de canvis d'eines i de tornada a subjectar el procés.
4. Tall d'alta velocitat:
Carro d'alta velocitat: equipat amb un eix d'alta velocitat, podeu augmentar la velocitat de tall i accelerar el procés de mecanitzat alhora que garanteix un acabat superficial d'alta qualitat.
Alimentació ràpida: un sistema d'alimentació ràpid i precís ajuda a millorar l'eficiència del processament.
5. Sistema automàtic de canvi d'eines:
Flexibilitat d'eines: el sistema de canvi automàtic d'eines permet la substitució ràpida i automàtica de diferents tipus d'eines, millorant la flexibilitat i adaptabilitat de la màquina-eina.
Redueix el temps d'inactivitat: el sistema automàtic de canvi d'eina redueix el temps de canvi d'eina i millora l'eficiència de producció de la màquina-eina.
6. Integració CAD/CAM:
Programació eficient: Integrat amb programari CAD/CAM per simplificar el procés de programació, fent les operacions més eficients i reduint els errors humans.
Aquestes característiques donen als centres de mecanitzat vertical avantatges en alta precisió, alta eficiència, superfícies corbes complexes i mecanitzat multieix. Són especialment adequats per a tasques de mecanitzat de precisió que requereixen coixinets d'ultra precisió i cargols d'alta rigidesa, com ara la fabricació de motlles i peces aeroespacials. Processament, etc.
| Especificacions | unitat | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Mida de la taula 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Càrrega màxima de la taula 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Recorregut de l'eix X/Y/Z X/Y/Z轴坐标行程 |
mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distància entre el centre del cargol i la columna 主轴中心线至立柱正面导轨距离 |
mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distància entre la cara final del cargol i la superfície de la taula de treball 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Màx. velocitat d'alimentació X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Màx. Travessa ràpida X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| velocitat del cargol 主轴转速 |
r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| cònic de l'eix 主轴锥孔 |
tipus | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Potència del motor del cargol 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Potència del servomotor de l'eix X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Connexió del motor X/Y/Z X/Y/Z电机连接方式 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直接 |
Directe 直接 |
Directe 直接 |
|
| Tipus de guia X/Y/Z X/Y/Z导轨类型 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
tercera línia 3线 |
Dues línies i una línia dura 2线一硬 |
Dues línies i una línia dura 2线一硬 |
|
| Ranura en T 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Repetiu la precisió de posicionament 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revista d'eines 刀库形式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
|
| Capacitat de l'eina 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Pes màxim de l'eina 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Màx. longitud de l'eina 最大刀具长度 |
mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Capacitat elèctrica 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Mida de la màquina (LxWxH) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. pes (aproximadament) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
Etiquetes populars: Coixinets de precisió per a centres de mecanitzat verticals, Xina Coixinets de precisió per a centres de mecanitzat verticals fabricants, proveïdors, fàbrica
