Torn vertical CNC per a mecanitzat de vàlvules
video

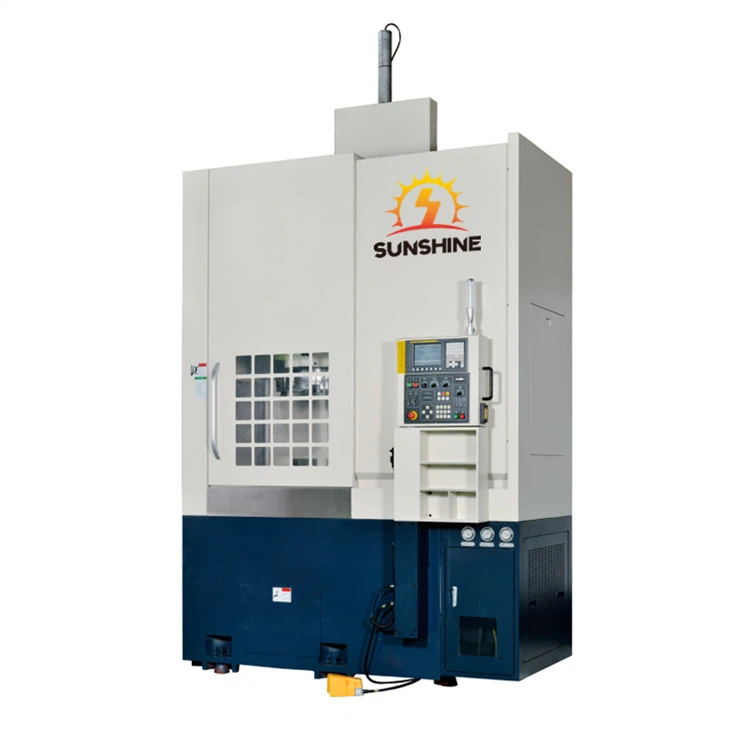

Torn vertical CNC per a mecanitzat de vàlvules

El torn vertical CNC per a mecanitzat de vàlvules és un equip de mecanitzat d'alta{0}}precisió que pot satisfer les necessitats de la producció industrial moderna. Té un fort avantatge respecte als torns tradicionals, que tenen una funció i precisió limitades. Aquesta màquina-eina s'utilitza àmpliament en diversos camps com ara la fabricació de maquinària aeroespacial, automoció i de precisió.
Enviar la consulta
Introducció al producte

El torn vertical CNC per a la mecanització de vàlvules és un equip de mecanitzat de gran-precisió i-alta precisió dissenyat per al tornejat eficient de peces de disc, anell i eix curt. Amb una estructura compacta i una rigidesa excel·lent, compta amb un diàmetre màxim de gir de 600 mm i una alçada màxima de tall de 600 mm, amb una precisió de posicionament de ± 0,005 mm i una precisió de posicionament repetida de ± 0,01 mm. Equipat amb opcions de sistema CNC flexibles i una torreta multi-estació, satisfà perfectament les necessitats de mecanitzat de precisió de la producció de lots mitjans i petits en diverses indústries de fabricació, i és una opció ideal per actualitzar les línies de producció amb el seu rendiment estable i fàcil operació.





Paràmetres tècnics



Especificació unitat VTC60 Especificació unitat VTC60
eix X mm 425 Estació de la torreta   Quatre estacions/vuit estacions
Eix Z mm 130-730 Guia lineal de rodatge de l'eix -X   2 peces, amplada 45 mm
Diàmetre màxim de gir mm Φ650 Guia lineal rodant de l'eix Z   2 peces, amplada 55 mm
Diàmetre màxim de processament mm Φ600 motor de refrigeració W 450+450
alçada de gir mm 600 Sortida de la bomba m³/h 4m³/h
Velocitat del cargol rpm 100-1000 Repetibilitat mm ±0.003
Potència del motor del cargol Kw 18.5 precisió de posicionament mm ±0.006
Diàmetre de l'eix mm Φ160 unitat de posicionament més petita mm 0.001
Model Chuck   mandril hidràulic Dimensions (aprox.) mm 1710 * 2050 * 2910 mm
diàmetre polzada 18″ Pes brut (aprox.) kg 7500





Avantatges del producte

01.

Rigidesa ultra-alta amb estructura tipus caixa-de la columna i la base, que suporta el tall pesat

02.

Selecció de sistemes CNC flexible, compatible amb GSK, Siemens, Fanuc i Mitsubishi

03.

Canvi d'eines eficient mitjançant torreta de 4/8 estacions, millorant considerablement l'eficiència de mecanitzat

04.

Disseny de protecció total amb sistema automàtic de lubricació i refrigeració, reduint el manteniment manual





Artesania i tecnologia



MG8388

Adopta un rail lliscant lineal de tipus rodet-per a un moviment suau i una gran capacitat de sobrecàrrega. L'eix està connectat al servomotor mitjançant una corretja, realitzant una regulació de velocitat continua des de 100-1000 rpm tant per a la mecanització en brut com per a l'acabat. Tota la màquina se sotmet a múltiples tractaments de temperat i envelliment per evitar la deformació tèrmica, garantint la precisió de mecanitzat a llarg termini. El mandril hidràulic amb 18 polzades de diàmetre permet una subjecció estable de la peça per a diverses demandes de processament.





Detalls del producte



Ve amb interruptor de peu, llum d'advertència de tres-colors, comptador de peces i transportador d'encenalls per a un funcionament humanitzat. La caixa elèctrica està equipada amb aire condicionat per garantir un funcionament estable del sistema elèctric. El sistema de rentat de refrigeració amb motors dobles de 450 W elimina eficaçment les estelles i refreda la zona de tall.



VTC60 CNC Vertical Lathe Product Details





Camps d'aplicació

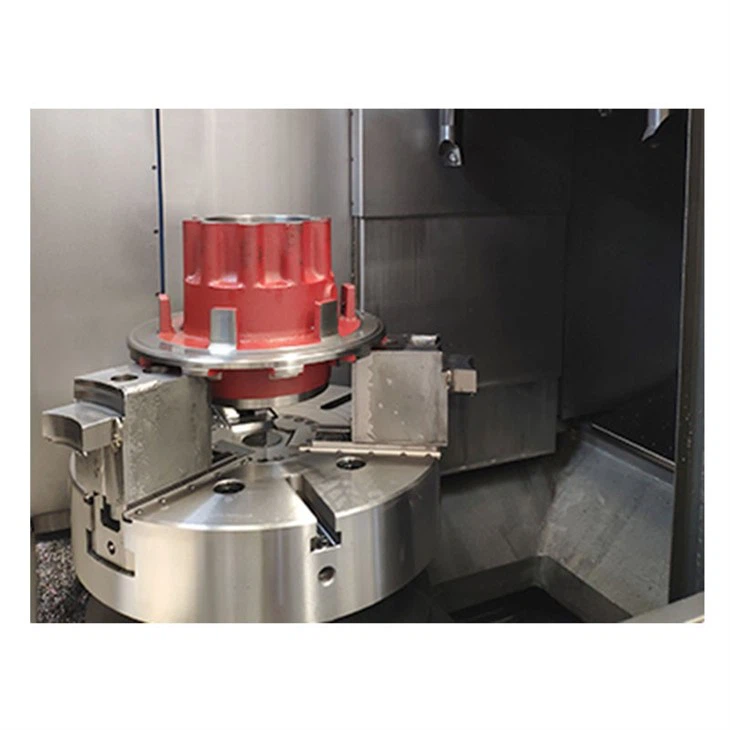

Àmpliament utilitzat en l'automoció (nubs de rodes, tambors de fre), maquinària de construcció (peces de motor), fabricació de motors (tapes finals, carcassa de motor), maquinària agrícola i indústries de maquinària general. És especialment adequat per processar diverses peces de disc i eix curt amb requisits d'alta precisió en producció de lots mitjans i petits.



VTC60 CNC Vertical Lathe Application Areas





Embalatge i transport



La màquina s'embolica amb una pel·lícula elàstica per evitar la humitat i les ratllades, i després s'empaqueta en caixes de fusta estàndard d'exportació-con escuma anti-col·lisió a l'interior. Els components clau es desmunten i s'embalen per separat amb etiquetes transparents. Cooperem amb empreses de logística professionals per lliurar per mar/terra/aire i proporcionar documents complets de despatx de duana. Tota la màquina està fixada fermament al contenidor per evitar danys durant el transport.



VTC60 CNC Vertical Lathe Packaging and Transportation





Preguntes freqüents

P: Quins sistemes CNC estan disponibles per al torn vertical CNC per al mecanitzat de vàlvules?

R: GSK de sèrie, Siemens, Fanuc i Mitsubishi són opcionals a petició.

P: Quina és la potència del motor de l'eix del torn vertical CNC per al mecanitzat de vàlvules?

R: Motor de cargol d'alta potència-de 18,5 kW, que admet un processament de tall intens.

P: La màquina ve amb un sistema d'eliminació d'encenalls?

R: Sí, està equipat amb un transportador d'encenalls i un carro de llimades de ferro per a l'eliminació automàtica d'encenalls.

P: Es pot personalitzar la màquina segons les nostres necessitats de processament?

R: Sí, podem personalitzar el tipus de torreta, el mandril i altres peces segons els vostres requisits.
