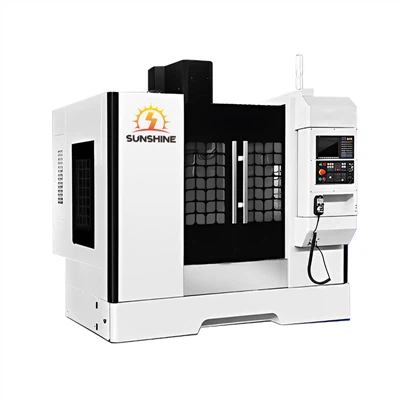

El centre de mecanitzat vertical CNC totalment automàtic processa peces
El centre de mecanitzat vertical CNC totalment automàtic és un equip mecànic altament automatitzat que s'utilitza per processar diverses peces. Aquestes màquines-eina solen incloure control de diversos eixos, canvi automàtic d'eines, retenció automàtica de peces i altres funcions d'automatització avançades per augmentar l'eficiència de la producció i reduir la intervenció manual. A continuació es detallen els passos i característiques generals d'aquest tipus d'equips mecànics a l'hora de processar peces:
1. Disseny i programació CAD/CAM:
El procés de mecanitzat normalment comença amb un model CAD de la peça. Mitjançant el disseny assistit per ordinador i el programari de fabricació assistida per ordinador, els enginyers poden crear models digitals de peces i generar programes de mecanitzat.
2. Subjecció de la peça:
La peça de treball se sol subjectar al banc de treball mitjançant pinces per garantir l'estabilitat durant tot el procés de mecanitzat. Els centres de mecanitzat vertical automàtic CNC solen estar equipats amb sistemes de subjecció automàtics que poden ajustar automàticament la força i la posició de subjecció segons les diferents peces de treball.
3. Substitució automàtica d'eines:
Els centres de mecanitzat solen tenir magatzems d'eines que contenen diverses eines de diferents tipus i mides. Segons les necessitats del programa de mecanitzat, el sistema de canvi automàtic d'eines pot seleccionar i canviar automàticament les eines durant el procés de mecanitzat sense intervenció manual.
4. Mesurament i calibratge automàtics:
Alguns centres de mecanitzat vertical CNC avançats estan equipats amb sistemes automàtics de mesura i calibratge. Durant el procés de processament, la màquina-eina pot mesurar automàticament la mida de la peça i realitzar un calibratge automàtic quan sigui necessari per garantir la precisió del processament.
6. Control de moviment multi-eix:
Aquest tipus d'equips mecànics solen disposar d'un sistema de control multieix que permet el moviment simultani de múltiples eixos. Això permet realitzar operacions complexes de tall i mecanitzat en tres dimensions.
7. Seguiment i comentaris en temps real:
Els centres de mecanitzat CNC totalment automàtics solen estar equipats amb sistemes de control en temps real que poden controlar diversos paràmetres durant el procés de mecanitzat. Aquest seguiment en temps real ajuda a detectar possibles problemes i fer ajustos automàtics si cal.
8. Integració de la línia de producció automatitzada:
En el context de l'automatització industrial, els centres de mecanitzat vertical CNC totalment automàtics es poden integrar a tota la línia de producció per comunicar-se i treballar en col·laboració amb altres equips d'automatització per aconseguir nivells més alts de producció automatitzada.
En general, l'equip mecànic automatitzat del centre de mecanitzat vertical CNC totalment automàtic pot proporcionar un alt grau de precisió, eficiència i flexibilitat en processar peces, fent que el procés de fabricació sigui més intel·ligent i automatitzat.
| Especificacions | unitat | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Mida de la taula 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Càrrega màxima de la taula 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Recorregut de l'eix X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distància entre el centre del cargol i la columna 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distància entre la cara final del cargol i la superfície de la taula de treball 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Màx. velocitat d'alimentació X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Màx. Travessa ràpida X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| velocitat del cargol 主轴转速 |
r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| cònic de l'eix 主轴锥孔 |
tipus | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Potència del motor del cargol 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Potència del servomotor de l'eix X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Connexió del motor X/Y/Z X/Y/Z电机连接方式 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直联 |
Directe 直接 |
Directe 直接 |
Directe 直接 |
|
| Tipus de guia X/Y/Z X/Y/Z导轨类型 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
Ferrocarril de línia 线轨 |
tercera línia 3线 |
Dues línies i una línia dura 2线一硬 |
Dues línies i una línia dura 2线一硬 |
|
| Ranura en T 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Repetiu la precisió de posicionament 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revista d'eines 刀库形式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
Tipus de barret/tipus de disc 斗笠式/圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
tipus de disc 圆盘式 |
|
| Capacitat de l'eina 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Pes màxim de l'eina 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Màx. longitud de l'eina 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Capacitat elèctrica 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Mida de la màquina (LxWxH) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. pes (aproximadament) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
