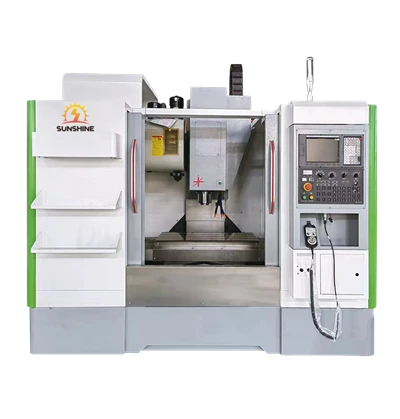

Funció de trepat i fresat del centre de mecanitzat VMC855
La fresadora CNC VMC855 és una màquina de perforació i fresadora CNC d'alt rendiment amb capacitats de processament d'alta precisió i alta eficiència. La fresadora CNC VMC855 adopta un disseny de rail lineal i és accionada per un servomotor. Pot realitzar una subjecció única i un processament multiprocés de diverses peces complexes, com ara la perforació, el fresat, el roscat i altres processos.
1. Processament d'alta precisió:
La fresadora CNC VMC855 adopta un disseny de carril lineal d'alta precisió i un sistema de lubricació forçada automàtica per garantir la precisió i l'estabilitat de la màquina-eina en condicions de processament d'alta velocitat i càrrega elevada.
L'aplicació de cargols de boles i coixinets d'alta precisió millora encara més la precisió de posicionament i la repetibilitat de la màquina-eina.
2. Processament d'alta eficiència:
El servomotor de la fresadora CNC VMC855 està connectat directament al cargol de boles d'alt parell, i la transmissió de potència és directa i eficient, amb una alta velocitat d'alimentació, que escurça molt el cicle de processament.
El disseny únic del dispositiu d'intercanvi d'eines permet un canvi d'eina precís i un temps curt, cosa que millora l'eficiència de la producció.
3. Versatilitat:
La fresadora CNC integra múltiples funcions com ara perforació, fresat i roscat, i pot realitzar una subjecció única i un processament multiprocés de peces complexes com ara discos, plaques, closques, lleves i motlles.
És adequat per a la producció de lots de productes petits i mitjans i satisfà diverses necessitats de processament.
4. Estable i fiable:
Els components principals de la fresadora CNC estan fets de materials de ferro colat gris d'alta resistència, que es processen per envelliment, sorra, tremp i altres processos per garantir l'estabilitat de la precisió d'ús a llarg termini.
El sistema de protecció és perfecte i adopta un disseny de mecanisme totalment tancat per garantir el funcionament estable de la màquina-eina en entorns durs.
5. Funcionament intel·ligent:
La fresadora CNC està equipada amb un sistema de control CNC avançat, que és totalment funcional, fàcil d'operar i convenient per a la configuració d'eines i l'ajust dels paràmetres de processament.
| Especificacions | unitat | VMC650 | VMC855 | VMC1050 |
| Mida de la taula | mm | 900x400 | 1000x550 | 1000x530 |
| Càrrega màxima de la taula | kg | 350 | 500 | 600 |
| Recorregut de l'eix X//Z | Mm | 650x400x500 | 800x550x550 | 1000x500x600 |
| Distància entre el centre del cargol i la columna | Mm | 476 | 590 | 580 |
| Distància entre la cara final del cargol i la superfície de la taula de treball | Mm | 100-600 | 120-670 | 140-740 |
| X//Z Màx. velocitat d'alimentació | mm/min | 10000 | 10000 | 10000 |
| X//Z Màx. Travessa ràpida | m/min | 32/32/30 | 32/32/30 | 32/32/24 |
| velocitat del cargol | r/min | 8000 | 8000 | 8000 |
| cònic de l'eix | tipus | BT40 | BT40 | BT40 |
| Potència del motor del cargol | kW | 5.5/7.5 | 7.5/11 | 7.5/11 |
| Potència del servomotor de l'eix X//Z | kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 |
| Connexió del motor X//Z | Directe | Directe | Directe | |
| Tipus de guia X/Y/Z | Ferrocarril de línia | Ferrocarril de línia | Ferrocarril de línia | |
| Ranura en T | Mm | 3-18x125 | 5-18x90 | 5-18x90 |
| Repetiu la precisió de posicionament | Mm | ±0.004 | ±0.004 | ±0.004 |
| Revista d'eines | Tipus de barret/tipus de disc | tipus de disc | tipus de disc | |
| Capacitat de l'eina | 16T/16T | 24T | 24T | |
| Pes màxim de l'eina | kg | 7 | 8 | 8 |
| Màx. longitud de l'eina | Mm | 250/300 | 300 | 250/300 |
| Capacitat elèctrica | Kva | 10 | 15 | 15 |
| Mida de la màquina (LxWxH) | Mm | 2300x2000x2300 | 2600x2380x2700 | 3200x2420x2400 |
| Net. pes (aproximadament) | kg | 4500 | 5000 | 6000 |
Shandong Sunshine Machinery Co., Ltd.: El vostre proveïdor professional de centres de mecanitzat de fresat i perforació!
Des de la seva creació, la nostra empresa sempre s'ha compromès amb la investigació i el desenvolupament, la fabricació, les vendes i el servei de torns verticals CNC de gamma alta, i sempre ha cooperat sincerament amb els nostres clients per desenvolupar conjuntament torns verticals CNC d'alta gamma. L'equip CNC d'alta gamma compleix les necessitats de processament de diferents indústries.
Gamma de productes rics
Els productes principals actuals de l'empresa inclouen: centre de mecanitzat vertical, centre de mecanitzat horitzontal, centre de mecanitzat de cinc eixos, torn vertical CNC, torn inclinat CNC.
Àmplia gamma d'usos
Els nostres productes s'utilitzen àmpliament en escenaris de processament de precisió com ara aviació, aeroespacial, ferrocarril d'alta velocitat, automòbils, motors, ascensors, instruments de precisió, materials de grafit, maquinària agrícola, motors, etc.
Equipament avançat
L'empresa compta amb equips de prova avançats a gran escala i un centre de mecanitzat de pòrtic. El centre de mecanitzat de pòrtic pot realitzar diverses operacions de fresat com ara fresat pla, fresat vertical, fresat de ranures, etc., i és adequat per processar plaques grans, motlles i superfícies corbes complexes.
Servei líder
Tenim molts anys d'experiència en la indústria i una gestió completa de la producció, supervisió de qualitat, sistema d'operació del servei de vendes. Tant si voleu comprar una sèrie de torns verticals CNC d'una sola columna o una sèrie especial de torns verticals CNC per a moles, només envieu els vostres requisits per correu electrònic i podem personalitzar el producte per a vosaltres.
Centre de mecanitzat CNC VMC1160 Cargol d'alta precisió amb alta precisió i rendiment estable
El centre de mecanitzat CNC VMC1160 El cargol d'alta precisió amb alta precisió i rendiment estable és una màquina-eina de processament d'alta precisió, alt rendiment i alta fiabilitat. Aquesta màquina-eina utilitza un cargol d'alta qualitat per garantir la precisió i l'estabilitat del moviment de la màquina-eina durant el processament. També pot satisfer les necessitats de processament d'alta velocitat i diverses necessitats de processament d'alta precisió.
El nostre centre de mecanitzat de canvi d'eines de perforació i roscat vertical CNC i el canvi automàtic d'eines de tall de metalls és un equip de tall de metalls eficient que es pot utilitzar per processar diverses peces. Aquest centre de mecanitzat utilitza tecnologia CNC, és senzill i còmode d'operar i té un nivell d'automatització suficient, que pot millorar molt l'eficiència de la producció.
VMC855CNC Centre de mecanitzat vertical Màquina Gong informatitzada de tall de metalls
El centre de mecanitzat vertical VMC855CNC de la màquina de tall de metalls informatitzat Gong és una màquina-eina informatitzada avançada especialment utilitzada per al tall de metalls. El centre de mecanitzat adopta un disseny d'estructura vertical, que pot aconseguir un processament d'alta precisió i és adequat per processar diversos materials metàl·lics.
Centre de mecanitzat CNC Processament de motlles metàl·lics
El processament de motlles metàl·lics del centre de mecanitzat CNC són màquines d'alta precisió controlades per ordinador que s'utilitzen per al processament de motlles metàl·lics. Aquestes màquines combinen les funcions de fresat, trepat i, de vegades, convertint en una sola unitat, permetent crear formes i característiques complexes directament a partir de blocs sòlids de metall, generalment acer endurit o alumini.
Fresadora de centre de mecanitzat vertical automatitzat
Una fresadora de centre de mecanitzat vertical automatitzat (VMC) és una fresadora de control numèric per ordinador (CNC) dissenyada amb un canviador automàtic d'eines i sovint un canviador de palets per augmentar l'eficiència i el rendiment en el procés de mecanitzat. L'aspecte "vertical" fa referència a l'orientació de l'eix, que es mou cap amunt i cap avall (verticalment) al llarg de l'eix Z.
Centre de mecanitzat CNC Power Turret Modelat de procés complex d'una sola vegada
Un centre de mecanitzat CNC Power Turret Complex Process Molding in One Go és un equip de processament mecànic que pot processar diverses peces complexes amb alta precisió mitjançant la tecnologia de control numèric informàtic. Té les característiques d'alta velocitat, alta precisió i alta eficiència. S'utilitza àmpliament en diversos camps de la indústria manufacturera. La torreta de potència del centre de mecanitzat CNC és un dels equips de processament més importants.
Centre de processament de motlles d'alt rendiment
El centre de processament de motlles d'alt rendiment és un equip de màquina-eina que pot completar de manera ràpida, eficient i precisa tasques de perforació d'alta precisió en el camp del processament de motlles. Adopta tecnologia avançada i conceptes de disseny per produir resultats de processament d'alta velocitat i alta precisió i minimitzar els efectes adversos com la vibració i el soroll, aconseguint així l'objectiu d'alt rendiment i baixa vibració.
Centre de mecanitzat 1160 per a grafè
El centre de mecanitzat 1160 per al grafè és una màquina-eina especialment personalitzada per al processament del grafè. Aquest centre de processament integra una sèrie de tecnologies de fabricació professionals per al processament del grafè i pot realitzar de manera eficient i precisa diversos processaments de grafè, millorant eficaçment l'eficiència i la precisió del processament del grafè.
Centre de mecanitzat vertical Fresadora CNC VMC1160 Maquinari d'alta velocitat de motlle de grafit
Aquesta fresadora CNC del centre de mecanitzat vertical VMC1160 Maquinari d'alta velocitat de motlle de grafit és un disseny vertical i és adequada per processar peces de mida petita i mitjana. Té els avantatges d'un funcionament senzill, un alt grau d'automatització i una alta precisió de processament. Adopta un eix d'alt rendiment i un sistema de control intel·ligent per completar ràpidament treballs de processament complexos quan es fabriquen diversos motlles.
Els centres de mecanitzat de fresat i perforació són tipus avançats de màquines CNC (control numèric per ordinador) dissenyades per realitzar una varietat d'operacions de mecanitzat, principalment fresat i trepat, però sovint inclouen altres processos com ara roscat, mandrinat i escariat. Són integrants de la indústria manufacturera per produir peces de precisió en una àmplia gamma de materials.
Característiques del centre de mecanitzat de fresat i perforació
Creació de peces i productes complexos
El fresat CNC pot crear algunes de les geometries més intricades i complexes que altres mètodes tradicionals poden trobar difícils amb la seva precisió i adaptabilitat.
Productivitat millorada
Com menys temps passa una màquina inactiva, més gran serà la seva producció. En reduir dràsticament el temps necessari per al canvi d'eina, les fresadores CNC poden produir més en el mateix període de temps que les seves contraparts tradicionals. Aquesta productivitat augmentada no només satisfà les creixents demandes dels consumidors, sinó que també permet als fabricants assumir comandes més grans amb confiança.
Intervenció manual reduïda
La necessitat dels operadors de reposicionar la peça es minimitza, si no s'elimina, en el fresat CNC multieix. Els moviments avançats de la màquina garanteixen que pugui accedir fins i tot a les parts més difícils del material, garantint una producció fluida sense intervenció manual.
Dissenys complexos en menys passos
Amb el moviment simultani de diversos eixos, el que abans requeria múltiples configuracions i ajustos ara es pot aconseguir d'una sola forma. La màquina pot girar, girar i apropar-se al material des de diferents angles, la qual cosa permet tallar dissenys complexos en menys passos, estalviant així temps.
Tipus de centre de mecanitzat de fresat i perforació
Centres de mecanitzat vertical (VMC)
Aquests són els tipus més comuns de centres de mecanitzat. L'eix de l'eix és vertical, cosa que facilita la càrrega i descàrrega de peces i és ideal per mecanitzar peces altes i esveltes.
Centres de mecanitzat horitzontals (HMC)
En aquestes màquines, l'eix del cargol és horitzontal. Són més estables i capaços de manejar càrregues de treball més pesades i peces de treball més grans. També són més adequats per mecanitzar cavitats profundes i superfícies complexes.
Centres de mecanitzat universals
Aquests centres de mecanitzat tenen la capacitat d'inclinar el capçal de l'eix a qualsevol angle, permetent una major flexibilitat en el mecanitzat de diferents tipus de peces.
Centres de Mecanitzat de Trunnion
Aquests centres disposen d'una taula de pivot que permet col·locar la peça en qualsevol angle. Això permet a la màquina realitzar mecanitzats de cinc eixos, permetent la creació de formes i superfícies molt complexes.
Centres de mecanitzat de ponts
Es tracta de màquines grans i resistents amb una estructura semblant a un pont que proporciona una rigidesa i estabilitat excel·lents. Estan dissenyats per al mecanitzat d'alta velocitat i alta precisió de peces grans.
Centres de Mecanitzat Gantry
Aquestes màquines tenen una construcció tipus pòrtic que proporciona un excel·lent accés a la peça des de tots els costats. Estan dissenyats per mecanitzar peces de treball grans i voluminosos i s'utilitzen sovint a les indústries aeroespacial i de defensa.
Centres de mecanitzat modulars
Aquests centres es componen de mòduls separats que es poden intercanviar o actualitzar fàcilment. Això permet la personalització i l'escalabilitat, fent-los adequats per a una àmplia gamma d'aplicacions.
Peces del centre de mecanitzat de fresat i perforació
Llit
Típicament construït amb ferro colat per a una major durabilitat i resistència, el llit és la base de la màquina, suportant tots els components.
Fus
Dins de la zona de mecanitzat, l'eix accionat elèctricament fa girar les eines que tallen i donen forma a les peces. L'interior de l'eix s'ajusta a l'angle cònic del suport de l'eina per maximitzar el contacte superficial que es requereix per mantenir l'eina al seu lloc mentre es talla. Una barra de tirada a l'interior de l'eix agafa i estira el botó de retenció del suport de l'eina per assegurar l'eina a l'eix. L'eix d'una màquina horitzontal subjecta l'eina horitzontalment, i una màquina vertical la subjecta verticalment, d'aquí el nom de cadascuna.
Palet
El palet d'un molí horitzontal s'utilitza per muntar els accessoris de mecanitzat de peces particulars per subjectar les peces que s'estan mecanitzant. Els accessoris subjecten fermament la peça en una ubicació i posició exactes. Els palets tenen blocs d'alineació a dos costats que s'utilitzen per localitzar l'aparell en una ubicació abans de ser cargolats al seu lloc. Un centre de mecanitzat horitzontal té dos palets. L'operador pot processar peces al palet a l'estació de càrrega mentre que el segon palet es troba a l'estació de mecanitzat amb peces mecanitzades.
Panell de control
El tauler de control inclou el dispositiu d'entrada, la unitat de visualització, el teclat i els botons de control. Normalment, muntat en un braç extensible per facilitar el posicionament, juga un paper crucial a l'hora d'introduir instruccions de programació a la màquina, complementant les funcions de la unitat de control de la màquina.
Mostra
Amb mida i resolució variables, aquesta pantalla mostra informació essencial per a la interacció de l'operador: codi G, paràmetres i estat de funcionament de la màquina. Amb la presentació de programes, instruccions i estat de la màquina en temps real, aquesta unitat garanteix una gestió i un control efectius de la màquina CNC.
Control de la màquina
L'MCU interpreta el codi G i gestiona operacions com ara l'inici de la tasca, la velocitat del cargol, els canvis d'eina i la gestió de la velocitat d'alimentació. Es tradueix el codi G en instruccions per als conductors d'eines, coordina els moviments del servomotor entre eixos i assegura la precisió de l'eina amb sensors de retroalimentació.
Com triar un centre de mecanitzat de fresat i perforació
Mida i pes de la peça
Segons la mida i el pes de la peça que voleu processar. Assegureu-vos que el centre de mecanitzat que trieu tingui un abast prou gran i una capacitat de càrrega suficient per satisfer les vostres necessitats específiques.
Quins materials es processen?
Determineu el material que utilitzareu principalment, com ara el tipus de metall, plàstic o compost. Assegureu-vos que el centre de mecanitzat que trieu sigui capaç de manipular aquests materials de manera eficient i eficaç.
Quin tipus de cargol, RPM i potència es requereix?
Avalueu els vostres requisits de mecanitzat per determinar la velocitat i la potència de l'eix adequats per a la vostra operació. Els diferents tipus d'eixos tenen diferents capacitats de fresat, els eixos d'alta velocitat són essencials per a un treball precís i delicat, mentre que es poden requerir eixos més potents per a tasques de mecanitzat pesades.
Es requereix capacitat d'emmagatzematge d'eines?
Tingueu en compte el nombre d'eines diferents necessàries per a una operació de mecanitzat per seleccionar un canviador automàtic d'eines adequat i assegurar-vos que el canviador d'eines automàtic del centre de mecanitzat tingui capacitat d'emmagatzematge suficient per acollir-los.
Controladors CNC populars?
Trieu el controlador CNC amb el qual coneixeu per satisfer els vostres hàbits d'ús. A més, el popular controlador CNC també pot reduir el temps de formació dels treballadors i facilitar la contractació d'operadors qualificats i treballadors de programació.
Necessites 4 o 5 eixos?
La vostra peça requereix mecanitzat de múltiples cares? D'aquesta manera, us suggereixo que trieu una taula giratòria d'eix 4-o 5-eix per aconseguir un mecanitzat de múltiples cares en una subjecció, cosa que pot millorar molt l'eficiència del processament i reduir els errors causats per la subjecció múltiple.
Necessites automatitzar?
Avalueu el nivell d'automatització que necessiteu, com ara canviadors d'eines automàtics, canviadors de palets o sistemes robòtics de càrrega i descàrrega, per millorar la productivitat i reduir els costos laborals.
Servei i Suport
Investigueu el nivell de servei i suport que ofereix el fabricant o distribuïdor, inclosa la formació, el manteniment i la disponibilitat de peces de recanvi. Una xarxa de suport fiable és crucial per minimitzar el temps d'inactivitat i garantir la longevitat de la màquina.
Com mantenir el centre de mecanitzat de fresat i perforació
Netegeu la màquina
Després de cada torn, o al final del dia, netegeu la màquina d'encenalls i refrigerant. Utilitzeu aire comprimit per expulsar els residus de les zones amagades.
Comproveu els nivells de refrigerant
Assegureu-vos que el dipòsit de refrigerant s'omple al nivell adequat. Si cal, substituïu o recarregueu el refrigerant.
Inspeccioneu si hi ha fuites
Busqueu qualsevol signe de fuites d'oli o refrigerant al voltant dels accessoris, mànegues i segells. Premeu les connexions i substituïu els segells desgastats si cal.
Lubricar les peces mòbils
Apliqueu lubricant a totes les parts mòbils, com ara cargols de boles, guies lineals i vies de cua de milano, per reduir el desgast.
Inspeccioneu la revista Tool
Comproveu l'alineació correcta del dipòsit d'eines i els suports d'eines danyats. Netegeu i lubriqueu segons sigui necessari.
Neteja els filtres
Netegeu o substituïu els filtres d'aire, hidràulics i refrigerants per mantenir l'eficiència del sistema.
Comproveu els coixinets del cargol
Escolteu si hi ha sorolls inusuals que poden indicar un desgast dels coixinets. Si es detecta que els coixinets estan desgastats, s'han de substituir.
Examineu les guies
Inspeccioneu les guies lineals per si hi ha desgast i assegureu-vos que estiguin lubricades correctament.
Calibre la màquina
Comproveu i calibreu la precisió de la màquina mitjançant eines de mesura de precisió per assegurar-vos que manté la seva tolerància de tall.
Inspeccioneu els cables i les mànegues
Comproveu tots els cables elèctrics i mànegues hidràuliques per si hi ha desgast i danys. Substituïu qualsevol element sospitós per evitar fallades.
Substituïu el líquid de tall
Escorreu i substituïu el líquid de tall segons les recomanacions del fabricant. Netegeu el dipòsit de líquid i les canonades associades.
Inspeccionar el sistema elèctric
Proveu els components elèctrics, inclosos els interruptors, els relés i els motors, per al funcionament correcte i comproveu si hi ha connexions soltes o corroïdes.
Realitzar un servei important
Això hauria d'incloure una avaria i neteja completa de tota la màquina, la substitució de peces consumibles com eines de tall i inserts, i una inspecció exhaustiva dels sistemes mecànics, elèctrics i hidràulics.
Comprovació d'alineació
Feu revisar i ajustar l'alineació de la màquina si cal per mantenir la precisió de tall.
Actualitzacions de programari
Assegureu-vos que el programari de control de la màquina estigui actualitzat amb els darrers pedaços i millores.
Preguntes freqüents
P: Què és un centre de mecanitzat de fresat i perforació?
P: Com funciona un centre de mecanitzat de fresat i perforació?
P: Quins són els components clau d'un centre de mecanitzat de fresat i perforació?
P: Quins són els avantatges d'utilitzar un centre de mecanitzat de fresat i perforació?
P: Quins tipus de materials es poden mecanitzar amb un centre de mecanitzat de fresat i perforació?
P: Quines diferències hi ha entre les operacions de fresat i de perforació?
P: Quines són algunes aplicacions habituals dels centres de mecanitzat de fresat i perforació?
P: Quins factors s'han de tenir en compte a l'hora de seleccionar un centre de mecanitzat de fresat i perforació?
P: Com es canvien les eines en un centre de mecanitzat de fresat i perforació?
P: Quines són algunes de les precaucions de seguretat que s'han de seguir quan es fa servir un centre de mecanitzat de fresat i perforació?
P: Com es controla i gestiona el desgast de les eines en un centre de mecanitzat de fresat i perforació?
P: Quins són els avantatges d'utilitzar el control CNC en un centre de mecanitzat de fresat i perforació?
P: Com beneficia el mecanitzat d'alta velocitat (HSM) als centres de mecanitzat de fresat i perforació?
P: Quins són els reptes habituals als quals s'enfronten els centres de mecanitzat de fresat i perforació?
P: Quin paper juga el refrigerant als centres de mecanitzat de fresat i perforació?
P: Quines diferències hi ha entre els centres de mecanitzat de 3-eix i de múltiples eixos de fresat i perforació?
